Doğrudan Kaplinli Kök Üfleyiciler için Kesin Mühendislik Kılavuzu

1. Doğrudan Kaplinli Kök Üfleyiciler: Çekirdek Konsepti

2. Doğrudan Bağlantılı Döner Pozitif Yer Değiştirmenin Mekaniği

3. Kayış Tahrikli Sistemlere Göre Performans Avantajları

4. Kurulum ve Hizalama: Uzun Ömür için Hassasiyet

5. Doğrudan Tahrikli Üniteler için Bakım Protokolleri

6. Kritik Endüstriyel Uygulamalar

7. Temel Teknik Özellikler ve Seçim Kılavuzu

8. Sıkça Sorulan Sorular (SSS)

1. Doğrudan Bağlantılı Kök Üfleyiciler: Temel Konsept

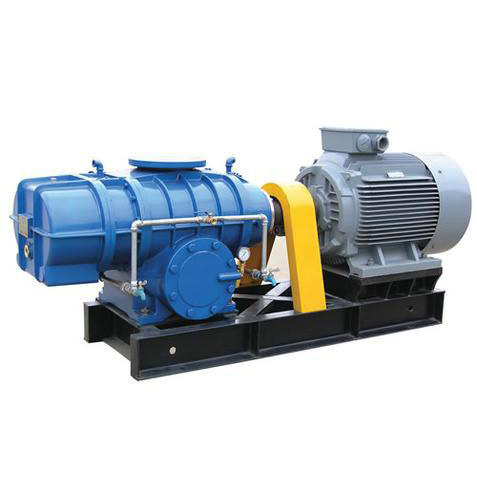

Atık su arıtımından pnömatik taşımaya kadar sayısız endüstriyel prosesin kalbinde, güçlü teknoloji yatıyor.Doğrudan Kaplinli Kök Üfleyiciler. Kayış tahrikli alternatiflerin aksine bu üniteler, motor ile üfleyici şaftı arasında bir kaplin aracılığıyla doğrudan bir mekanik bağlantıya sahiptir. Görünüşte basit olan bu ayrım, verimlilik, dayanıklılık ve operasyonel istikrar açısından derin faydalar sağlar. Sistem, kayışı ortadan kaldırarak ortak bir aşınma noktasını ve enerji kaybını ortadan kaldırarak Doğrudan Kaplinli Kök Üfleyicileri, güvenilirliğin çok önemli olduğu sürekli çalışma uygulamaları için tercih edilen bir seçenek haline getirir.

Bu doğrudan konfigürasyon, motorun dönme hızının çarklara hassas bir şekilde aktarılmasını sağlayarak, biyolojik arıtmada havalandırma veya çimento fabrikalarında malzeme taşınması gibi işlemler için kritik olan stabil, titreşimsiz bir hava akışı sağlar. Tasarım felsefesi minimum mekanik kayıp ve maksimum çalışma süresine odaklanıyor; bu nedenle zorlu operasyonel profillere sahip endüstriler, geleneksel kayış sistemleri yerine bu tahrik yöntemini giderek daha fazla benimsiyor.

2. Doğrudan Bağlantılı Döner Pozitif Yer Değiştirmenin Mekaniği

Doğrudan Kaplinli Kök ÜfleyicilerHassas bir şekilde işlenmiş bir mahfaza içinde zıt yönlerde dönen iki veya üç loblu rotorlar kullanarak pozitif yer değiştirme prensibine göre çalışırlar. Doğrudan bağlantı, bu rotorların metal-metal temasını önleyen zamanlama dişlileri tarafından tahrik edilen tam senkronizasyonu korumasını sağlar. Loblar döndükçe, giriş portunda sabit miktarda havayı hapsederler ve bunu sistem basıncına karşı dışarı atılacağı boşaltma tarafına taşırlar.

Temel mekanik avantaj, kaplinin kendisinde yatmaktadır. Genellikle konik kilit tarzındaki esnek bir kaplin, motor şaftını üfleyici şaftına bağlar ve torku verimli bir şekilde iletirken küçük hizalama bozukluklarını da giderir. Bu doğrudan tahrik, kayış sistemlerindeki doğal kaymayı ortadan kaldırarak, üfleyicinin, garanti edilen hacimsel akış hızıyla doğrudan ilişkili olan tasarlanan hızında hassas bir şekilde çalışmasını sağlar. Bu özellik, kimyasal dozaj veya akışkan yataklı reaktörler gibi tutarlı, ölçülü hava beslemesi gerektiren prosesler için gereklidir.

3. Kayış Tahrikli Sistemlere Göre Performans Avantajları

Doğrudan Kaplinli Kök Üfleyicileri kayış tahrikli emsallerine göre değerlendirirken, çeşitli performans farklılaştırıcıları ortaya çıkar. Birincisi, doğrudan bağlantı, kayışın gerilmesini ve aşınmasını ortadan kaldırır; bu, yalnızca bakım sıklığını azaltmakla kalmaz, aynı zamanda kayışlar zamanla esnedikçe kademeli verimlilik kaybını da önler. İkincisi, kayış ve kasnak düzeneğinin bulunmaması, ünitenin toplam kapladığı alanı ve ağırlığını azaltarak kurulumu ve kompakt tesis yerleşimlerine entegrasyonu kolaylaştırır.

Ayrıca, doğrudan tahrikli sistemler daha düşük titreşim seviyeleri sergiler ve daha sessiz çalışarak daha güvenli ve daha konforlu bir çalışma ortamına katkıda bulunur. Azalan mekanik karmaşıklık, daha az bileşenin arızaya maruz kalması anlamına gelir ve sistemin genel güvenilirliğini artırır. Alanın kısıtlı olduğu veya sürekli, yüksek yükte çalışmanın gerekli olduğu uygulamalarda doğrudan bağlantı, hem performans stabilitesi hem de kullanım ömrü maliyeti açısından belirleyici bir avantaj sağlar.

4. Kurulum ve Hizalama: Uzun Ömür için Hassasiyet

Başarılı bir şekilde konuşlandırılmasıDoğrudan Kaplinli Kök Üfleyicilertitiz kuruluma, özellikle de şaft hizalamasına bağlıdır. Küçük bir yanlış hizalama bile aşırı titreşime, yatağın erken aşınmasına ve kaplin yorulmasına neden olabilir. Sektördeki en iyi uygulamalar, şaftlara güvenli bir bağlantı sağlamak için kaplin yarılarının sıkı geçmeli olarak monte edilmesi gerektiğini ve genellikle kontrollü ısıtmanın gerekli olduğunu belirtir.

Doğru hizalama, hem ofset hem de açısal sapmaların kontrol edilmesini içerir. Optimum hizmet ömrü için, kaplin göbeklerindeki toplam gösterge okuması (TIR) ​​0,005 inç'i (0,13 mm) aşmamalı ve kaplin yüzlerinin paralel sapması 0,001 inç (0,03 mm) içinde olmalıdır. Ek olarak, çalışma sırasında şaftların termal genleşmesine uyum sağlamak ve üfleyicinin dahili bileşenlerine zarar verebilecek itme yükünü önlemek için kaplin yarımları arasında doğru eksenel boşluğun oluşturulması kritik öneme sahiptir. Pozitif tork iletimi ve sökme kolaylığı sağlamak için konik kilit tarzı bir kaplin kullanılması tavsiye edilir.

5. Doğrudan Tahrikli Üniteler için Bakım Protokolleri

Doğrudan Kaplinli Kök Üfleyiciler kayış tahrikli ünitelere göre daha az sıklıkta müdahale gerektirse de, yapılandırılmış bir bakım programı önemlidir. Ana odak alanları arasında dişli kutusunun ve yatakların yağlanması, kaplin muayenesi ve hizalamanın doğrulanması yer alır. Üreticinin önerdiği yağlayıcı kullanılarak yapılan düzenli yağ değişiklikleri, dişli aşınmasını önler ve sorunsuz çalışmayı sağlar.

Periyodik kaplin kontrolleri, aşınma veya çatlaklara karşı görsel incelemeyi ve bağlantı elemanlarının belirtilen değerlere göre yeniden torklanmasını içermelidir. Titreşim izleme, dengesizliğin veya yanlış hizalamanın erken işaretlerini tespit ederek kestirimci bir bakım aracı olarak hizmet edebilir. Ek olarak, emme havası filtresinin temiz ve engelsiz olmasını sağlamak, rotorları partikül hasarından koruyacak ve bu üfleyicilerin ayırt edici özelliği olan temiz, yağsız hava çıkışını sürdürecektir.

• Günlük:Yağ seviyelerini kontrol edin, olağandışı sesleri dinleyin, tahliye basıncını ve sıcaklığını izleyin.
• Aylık:Kaplini aşınma açısından inceleyin, hizalamayı doğrulayın, hava filtresini temizleyin.
• Üç ayda bir:Dişli yağını değiştirin, yatakları inceleyin, tüm bağlantı elemanlarının torkunu kontrol edin.
• Yıllık:Rotor boşluğu ölçümü ve conta değişimi dahil kapsamlı bakım.

6. Kritik Endüstriyel Uygulamalar

Doğrudan Kaplinli Kök Üfleyicilerin sağlam tasarımı ve güvenilir performansı, onları çok çeşitli sektörlerde vazgeçilmez kılmaktadır. Atık su arıtımında aerobik sindirim için gerekli havalandırmayı sağlayarak organik maddenin biyolojik olarak parçalanmasını sağlarlar. Su ürünleri yetiştiriciliği sektöründe, havuzlarda ve tanklarda kritik çözünmüş oksijen seviyelerini koruyarak hayvanların sağlığını ve verimini doğrudan etkiler.

Dökme malzeme taşıma için bu üfleyiciler, çimento, tahıl, plastik ve diğer tozların boru hatları aracılığıyla taşınması için pnömatik taşıma sistemlerinde kullanılır. Sabit, yüksek basınçlı hava akışı, uzun mesafelerde tutarlı ve verimli malzeme aktarımı sağlar. Diğer önemli uygulamalar arasında fırınlarda yanma havası beslemesi, petrokimya tesislerinde gaz takviyesi ve vakumlu paketleme işlemleri yer alıyor ve bu da bu teknolojinin endüstriyel yelpazedeki çok yönlülüğünü ortaya koyuyor.

Temel Uygulama Sektörleri:Atık Su Havalandırması · Su Ürünleri · Pnömatik Taşıma · Çimento Endüstrisi · Enerji Santralleri · Kimyasal İşleme · Biyogaz İşleme

7. Temel Teknik Özellikler ve Seçim Kılavuzu

Doğruyu seçmekDoğrudan Kaplinli Kök ÜfleyicilerBir uygulama için akış hızı, basınç ve güç gereksinimlerinin dikkatli bir şekilde analiz edilmesi gerekir. Tipik üniteler, 98 kPa'ya varan tahliye basınçlarıyla 0,6 m³/dak kadar düşük bir değerden 120 m³/dak'ya kadar değişen akış hızları sunar. Motor gücü, küçük üniteler için 1,1 kW'tan büyük ölçekli endüstriyel modeller için 185 kW'a kadar değişebilir.

Bir üfleyici belirlerken gerekli fark basıncını, bu basınçta istenen akış hızını ve ortam çalışma koşullarını göz önünde bulundurun. Üç loblu rotor tasarımı, eski iki loblu tasarımlara kıyasla gelişmiş titreşim özellikleri ve verimliliği nedeniyle endüstri standardı haline geldi. Performans eğrilerine ve teknik veri sayfalarına danışmak, seçilen üfleyicinin optimum verimlilik noktasında çalışmasını ve amaçlanan uygulama için güvenilir hizmet sunmasını sağlamak açısından çok önemlidir.
